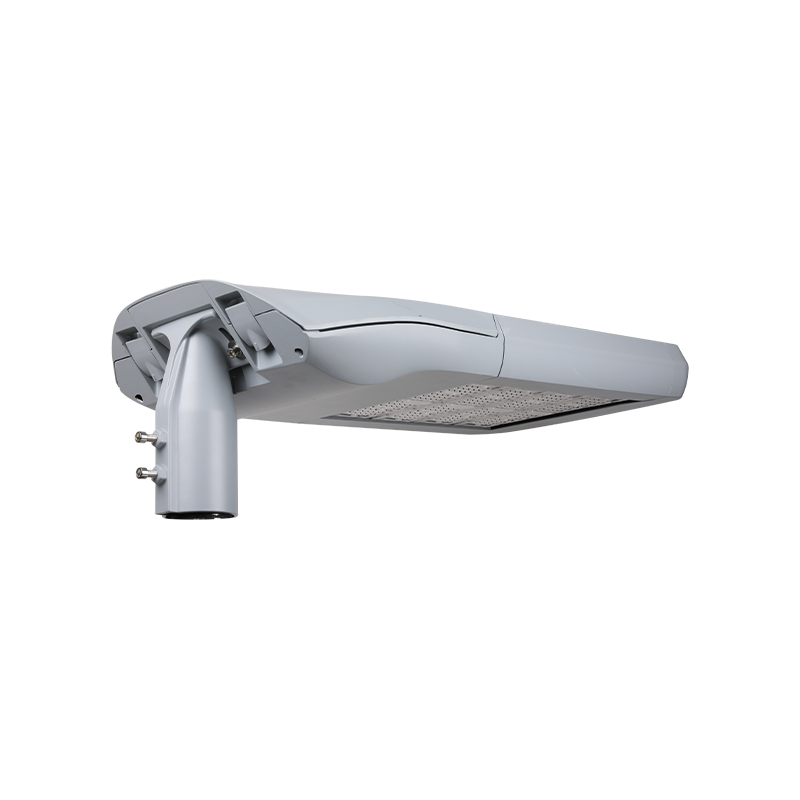

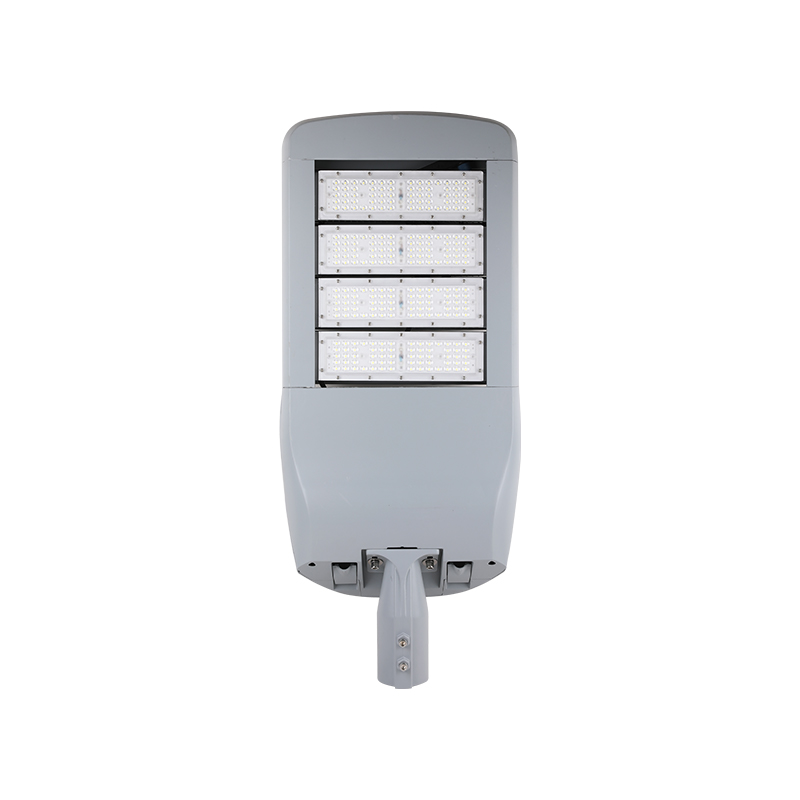

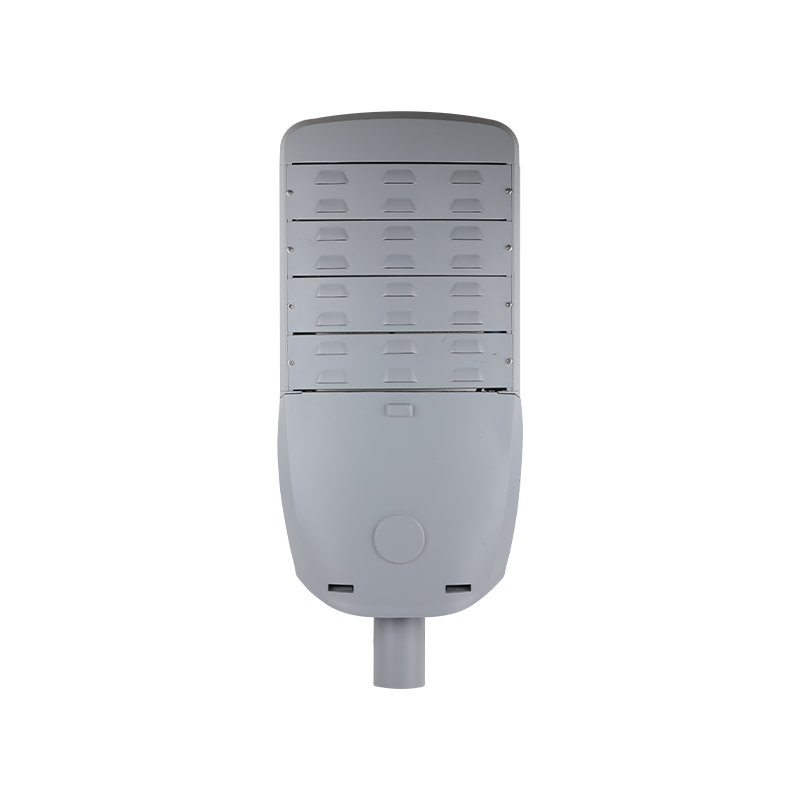

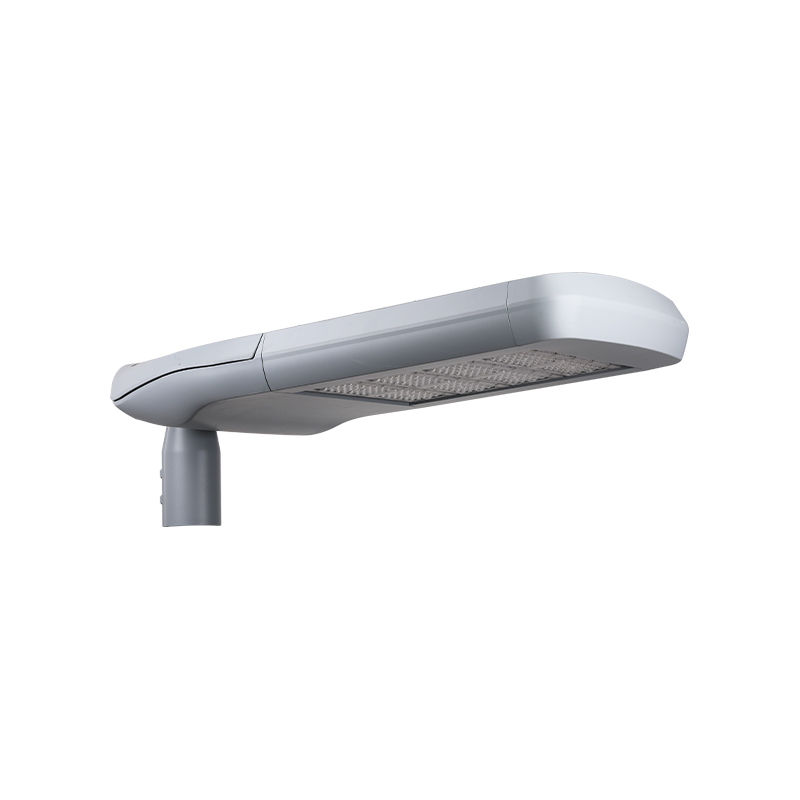

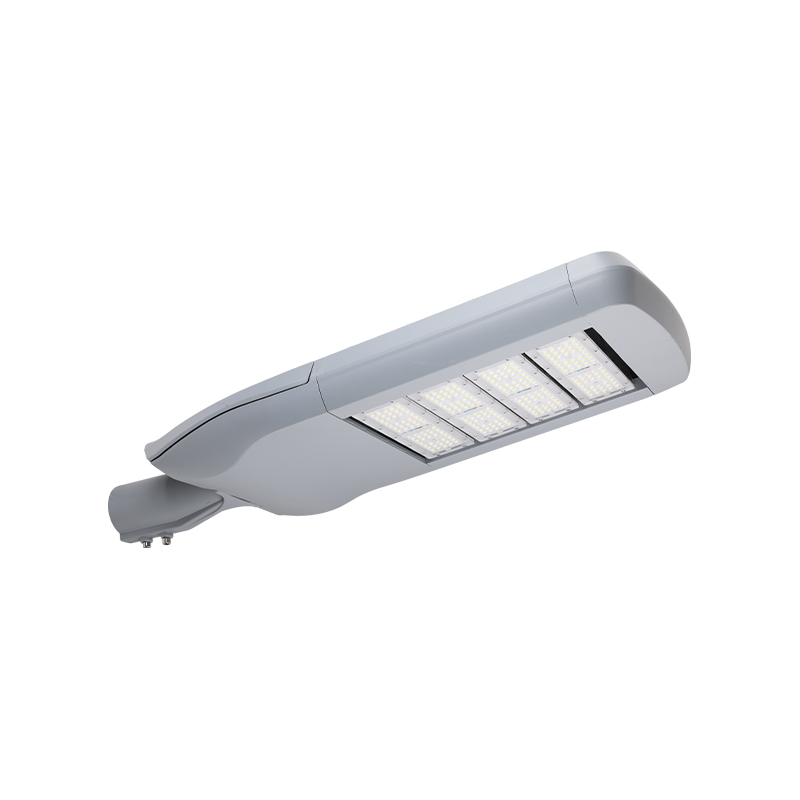

Design motor modular Seria FORTUNE MODULAR Lumină stradală LED

Descrierea produsului

FORTUNE MODULAR are multe avantaje semnificative. Designul și funcțiile sale reflectă caracteristicile de eficiență, flexibilitate și orientare spre viilar. Compartimentul său de viteze și tava de viteze pot fi ușor deschise și înlocuite fără unelte, ceea ce simplifică foarte mult procesul de întreținere și îmbunătățește operabilitatea și fiabilitatea echipamentului. Designul motorului LED modular poate fi extins în mod flexibil de la un modul la șase module, ceea ce nu numai că satisface nevoile diferitelor scenarii, dar îmbunătățește semnificativ eficiența costurilor și oferă utilizatorilor o flexibilitate și o adaptabilitate mai mari.
Produsul adoptă un corp din aluminiu turnat sub presiune și este acoperit cu un strat de pulbere de poliester rezistent la coroziune pentru a asigura durabilitatea și stabilitatea echipamentului în medii dure. Designul său de priză cu unghi reglabil acceptă intrarea laterală și instalarea în partea ssuserioară a coloanei, sporind și mai mult confortul și aplicabilitatea instalării.

PRINCIPALELE APLICAȚII

Drum și autostradă

PODURI

ZONE URBANE & REZIDENTIALE

PIATA SI ZONE PIETONALE

SPECIFICAȚII TEHNICE

SPEC	M01	M02	M03	M04	M05	M06
Putere	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Tensiune de intrare	100-277V / 50-60Hz
Temperatura de culoare	3000-6500K
Indicele de redare a culorilor	CRI > 70
Temperatura de functionare	-40 ℃ ~ 50 ℃
Materialul carcasei	ADC12
Protecție la intrare	IP66
Rezistența la impact	IK08
Protecție la supratensiune	10KV/20KV
Diametrul capului	60 mm
Greutate	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

DESIGN ÎN DETALII

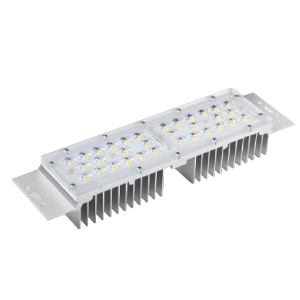

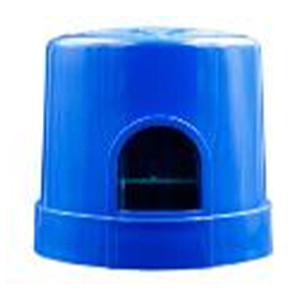

Modul led Modul multiplu opțional cu eficiență a corpului de iluminat de până la 160lm/w, durată lungă de viață 50000 ore.	Fotocontrol (opțional) Opțional cu priză NEMA și fotocelulă/capac de scurtcircuit.

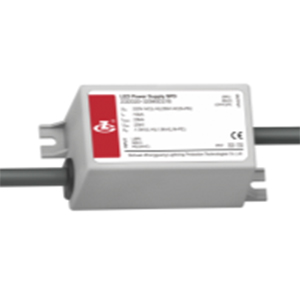

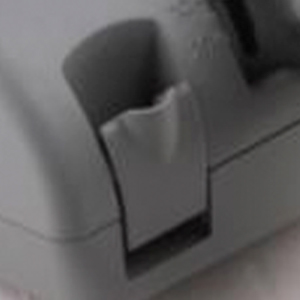

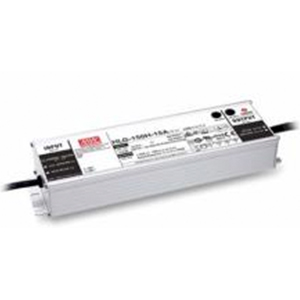

Unitate de alimentare Driver LED de înaltă performanță - Dimmare 0-10v la cerere - Marca șoferului poate alege dintre MOSO, Meanwell, Philips, Osram.	Catarame Deschidere fără instrumente a compartimentului de viteze, ușor de întreținut.

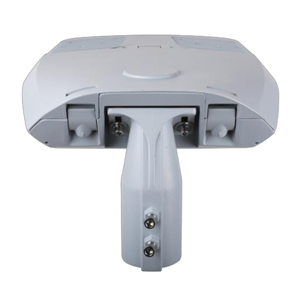

Spigot Unghi larg reglabil de la 0℃±15℃ pentru intrare laterală și montare în partea de sus a stâlpilor.	Separator de alimentare Automat de iluminat când compartimentul de viteze este deschis și după pornire închisă, siguranță pentru lucrători în timpul întreținerii.

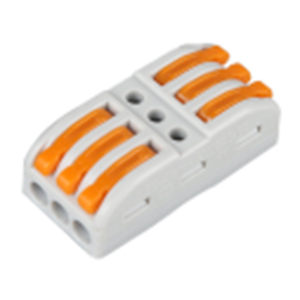

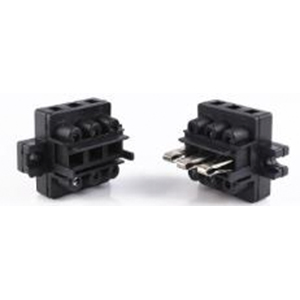

Conector Conector de conectare rapid, fără unelte, economisește timp.	SPD Dispozitiv de protecție la supratensiune 10kv (20kv opțional), protecție mai fiabilă pentru unitatea de alimentare cu LED.

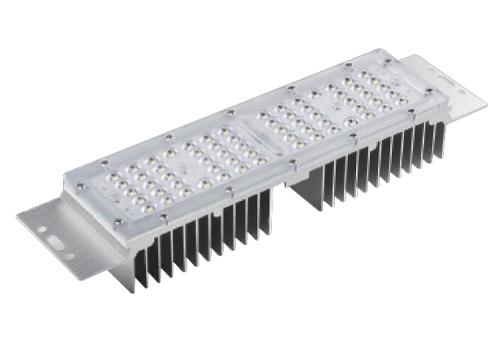

MODUL LED DISPONIBIL

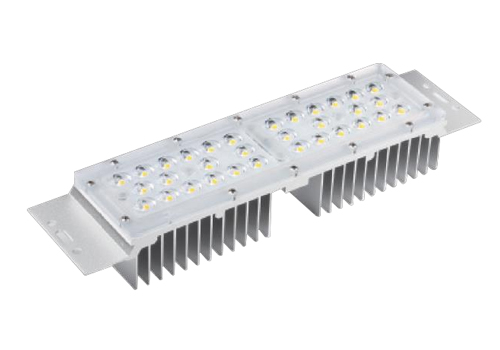

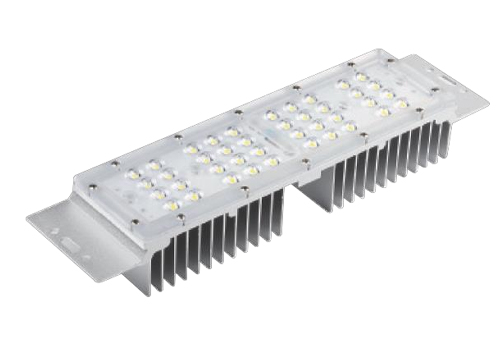

MODUL 5050 LED Cantitate LED: 32 buc Putere: 50 W	MODUL 3030 LED Cantitate LED: 40 buc Putere: 30 W

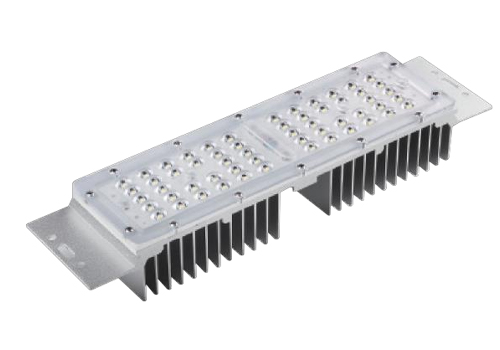

MODUL 3030 LED Cantitate LED: 56 buc Putere: 50 W	MODUL 3030 LED Cantitate LED: 64 buc Putere: 60 W

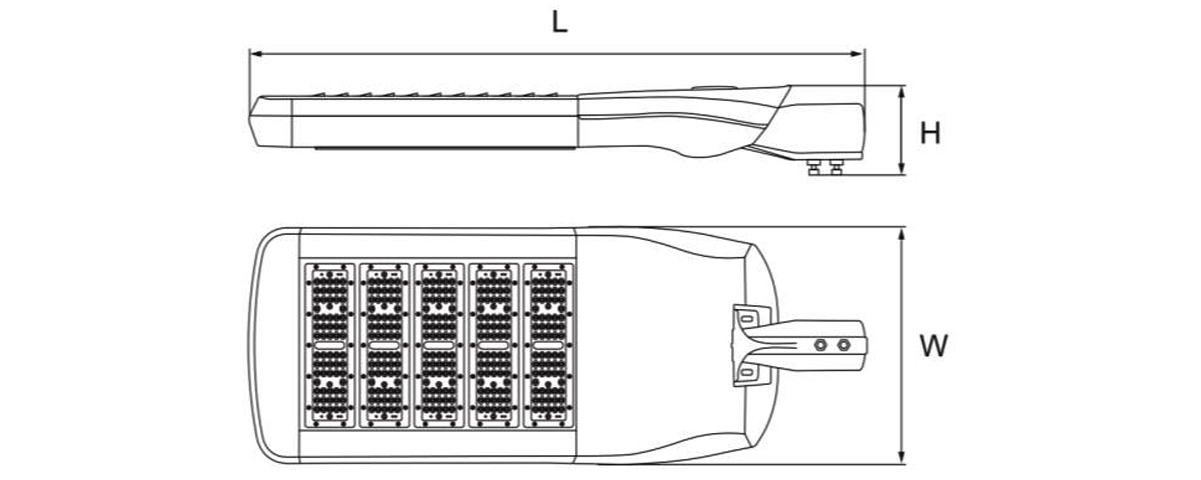

DIMENSIUNI (mm)

INFORMAȚII COMANDĂ

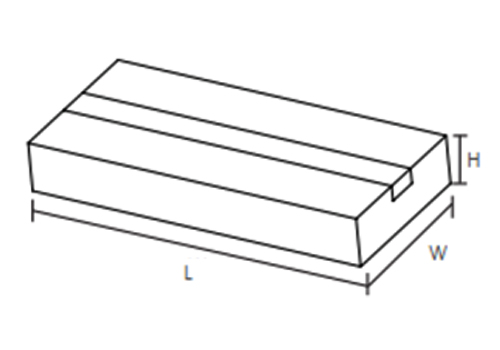

DATE LOGISTICE

INSTALARE

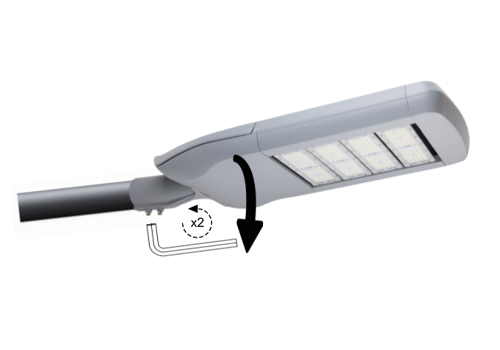

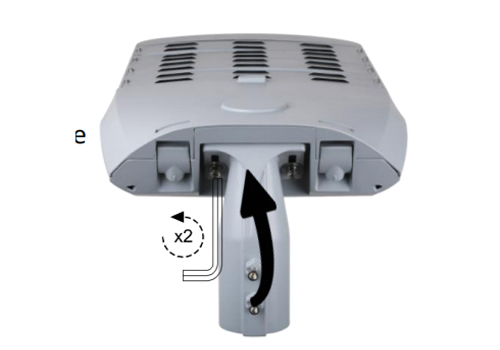

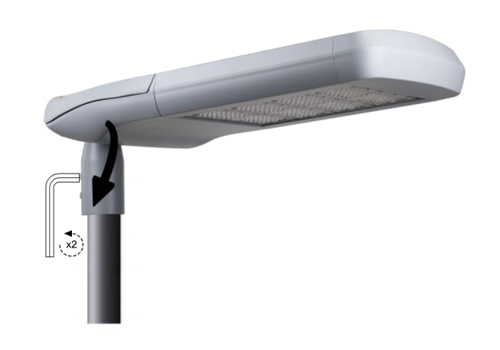

Strângeți corpul de iluminat pe stâlp cu o cheie hexagonală.	Slăbiți șuruburile cu cheia hexagonală și rotiți șurubul de reglare în poziția de intrare laterală.

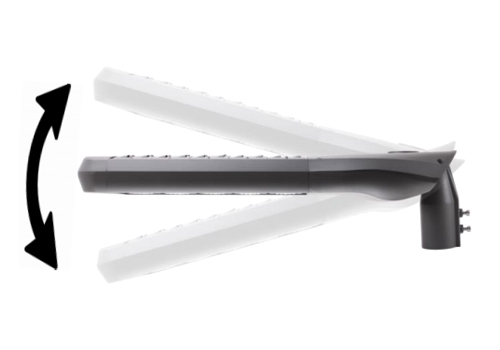

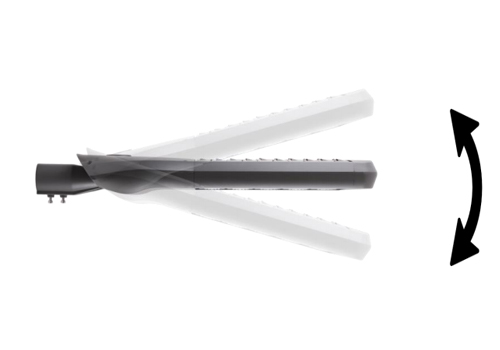

Pentru instalarea corpului de iluminat este nevoie de un singur instrument de mână.	Unghiul capului poate fi reglat cu -15°,-10°,0°,5°, 10°,15°.

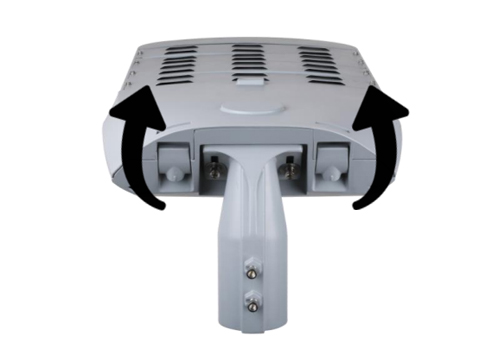

Unghiul capului poate fi reglat cu -15°,-10°,0°,5°, 10°,15°.	Apăsați două catarame pentru a deschide compartimentul de viteze.

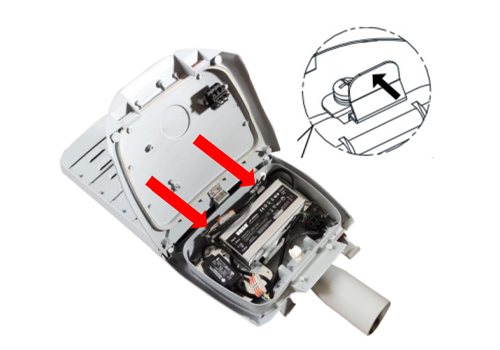

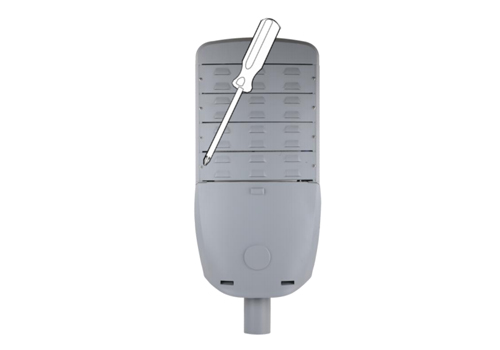

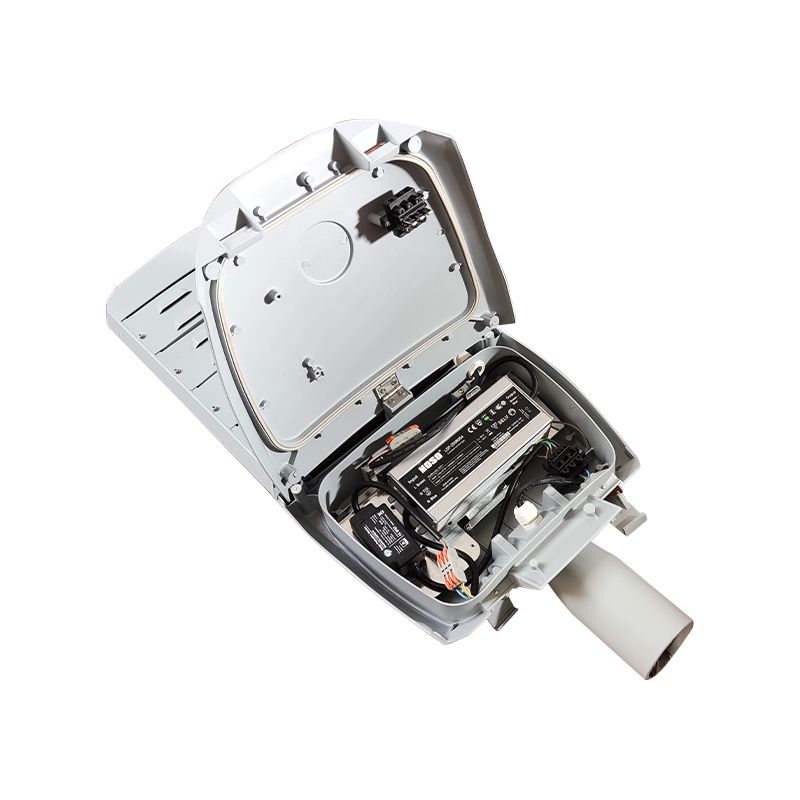

Puneți capacul compartimentului de viteze în poziția blocată, împingeți cele 2 cleme cu bandă și scoateți placa de viteză, înlocuiți piesele electronice defecte cu una nouă, apoi blocați compartimentul de viteze.	Slăbiți foaia capacului din spate și scoateți-o, apoi continuați să slăbiți șuruburile blocate pe profil, îndepărtați modulul led defect și înlocuiți-l cu unul nou. Conectați și strângeți fiecare parte înapoi pas cu pas.
