CARACTERISTICI 1. Adaptare flexibilă a trei dimensiuni, reducere precisă a cost...
CARACTERISTICI
1. Designul cataramei fără instrumente facilitează instalarea și întreținerea.
2. Carcasă realizată din material de aluminiu turnat sub presiune ADC12 și finisată cu un strat de pulbere de poliester rezistent la coroziune.

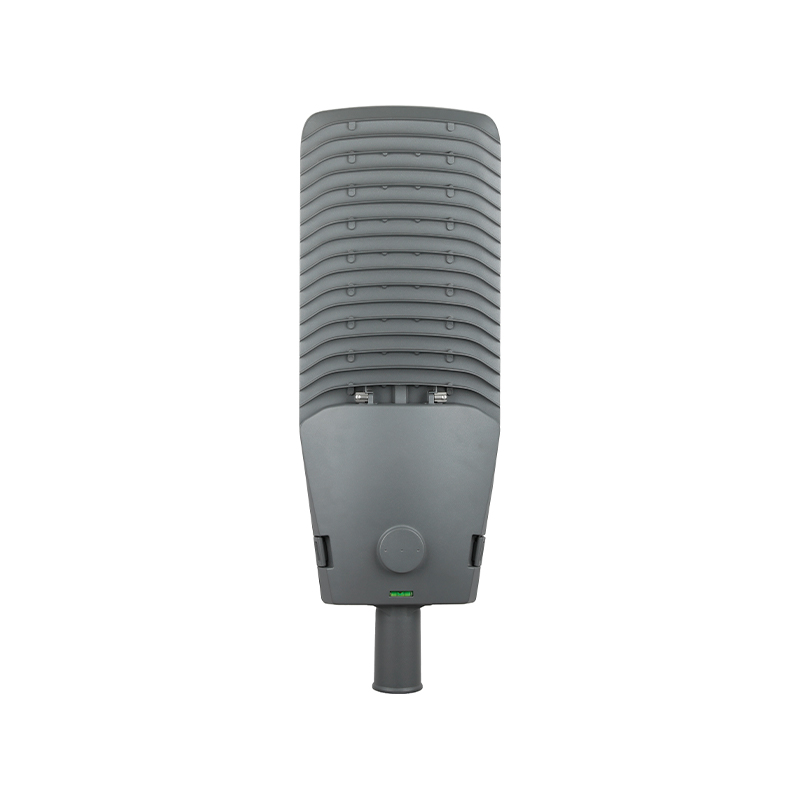

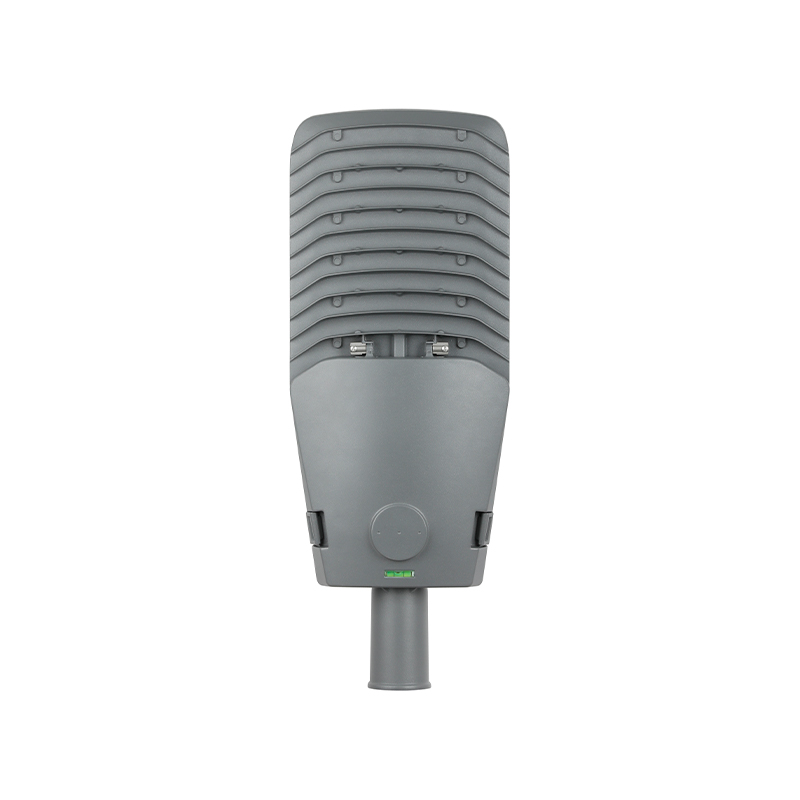

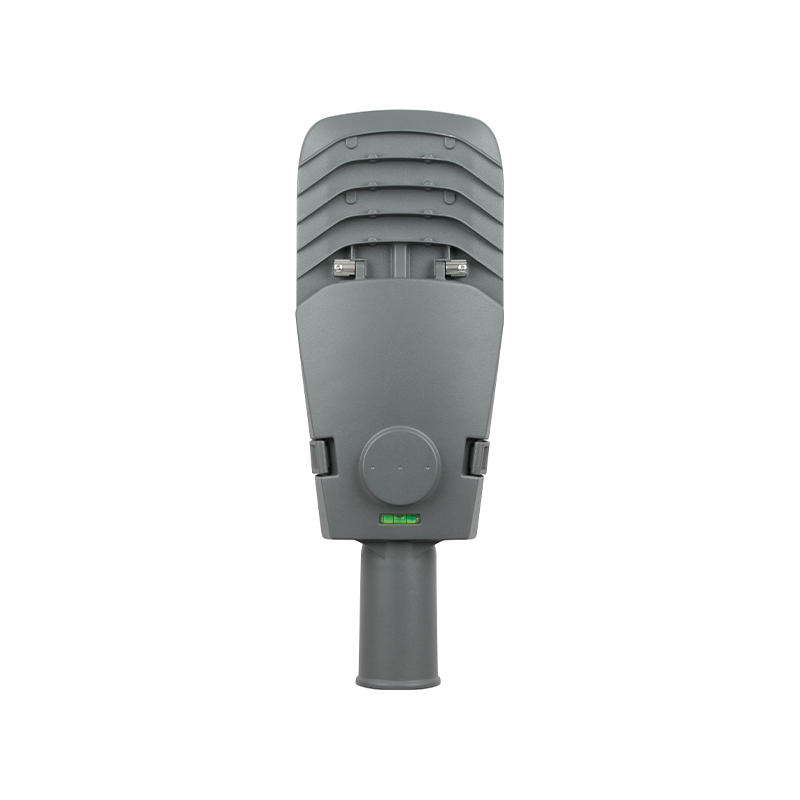

3. Echipat cu nivel tubular cu bulă de aer asigură că corpul de iluminat este întotdeauna în poziția corectă de instalare.
4. Unghiul robinetului poate fi reglat cu 15°
5. Disponibil în două metode de instalare: instalare verticală/instalare orizontală.
6.IP66 exterior structural impermeabil.
7.Fotocelulă/Capac de scurtcircuitare/Senzor inteligent opțional la cerere.
8. Potrivit pentru aplicații de iluminat rutier în aer liber, cum ar fi drumul orașului, autostrada, drumul rezidențial etc.

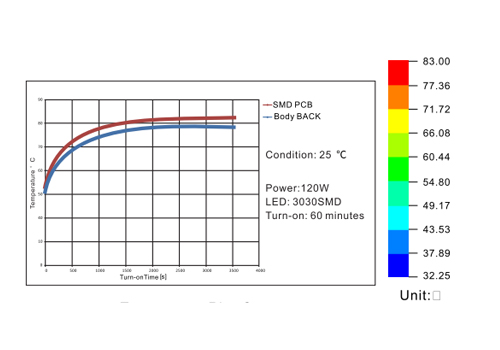

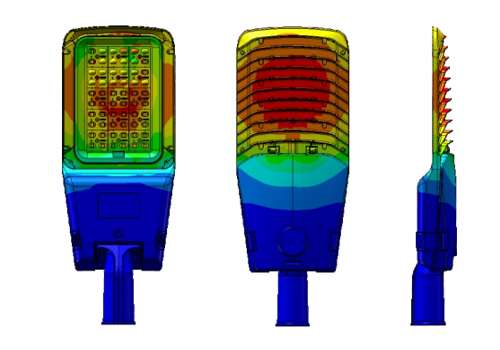

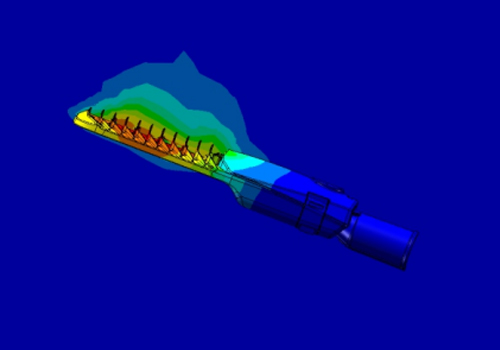

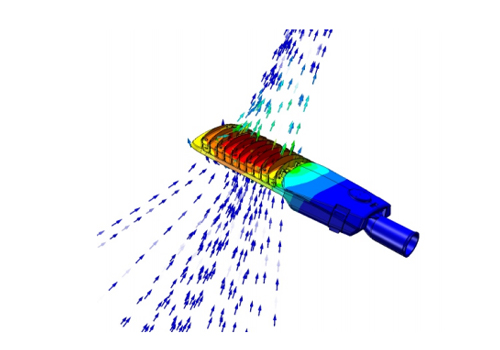

MANAGEMENT TERMIC
Optimizați sistemul și structura de răcire a corpurilor de iluminat cu ajutorul tehnologiei avansate FEA pentru a ajunge la cele mai rentabile soluții. Creșterea bine gestionată a temperaturii între părțile interne și externe aduce sursei de lumină o rată mai mare de întreținere a lumenului.
| |
| Conductivitate termică | Convecție termică a aerului |
| |
| Efecte termice Mediu | Curba de creștere a temperaturii |

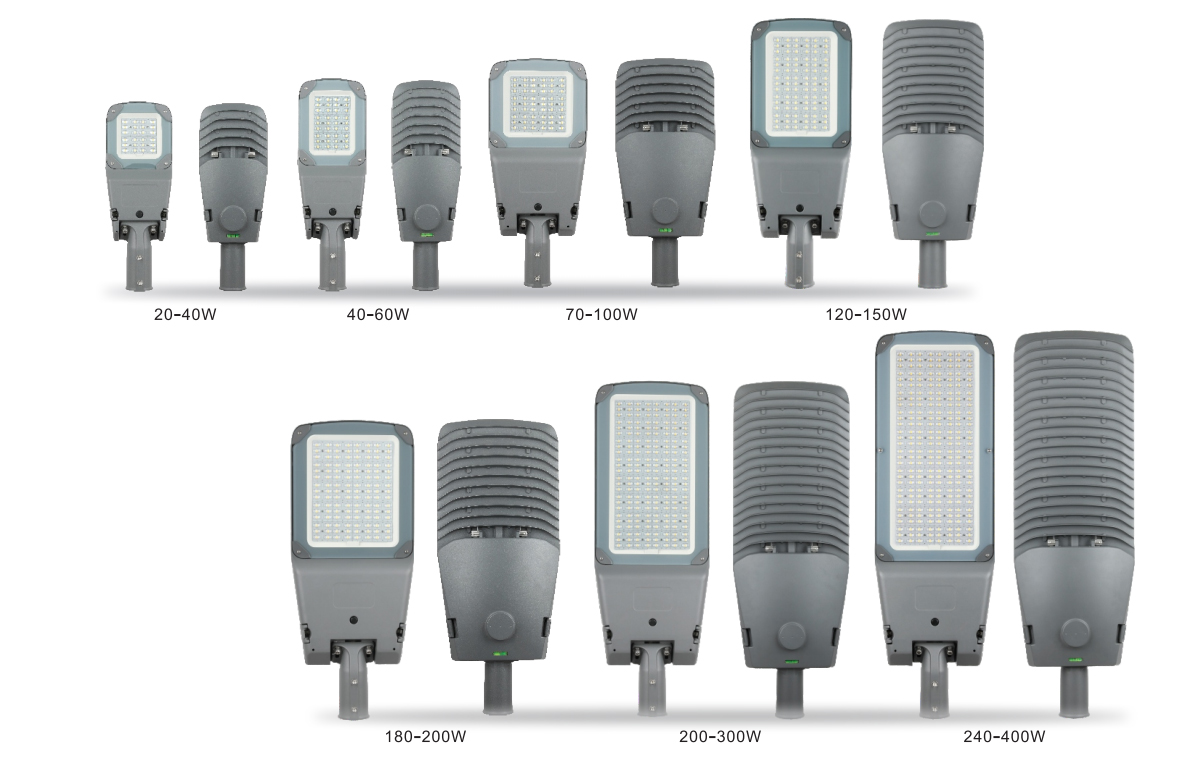

| Model | SAVANNA-M2*2 | SAVANNA-M2*3 | SAVANNA-M3*3 | SAVANNA-M3*5 | SAVANNA-M4*5 | SAVANNAM4*8 | SAVANNAMM4*10 |
| Putere | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Dimensiunea produsului (MM) | 529*190*102 | 580*190*102 | 617*270*107 | 718*270*107 | 746*310*115 | 897*310*115 | 998*310*115 |
| Eficacitatea luminii | 120-170LM/W | ||||||
| Tensiune de intrare | 100-277V/50-60HZ | ||||||
| Putere Factor | >0,95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| Funcționează Temperatura | -40℃~ 50℃ | ||||||
| Unghiul fasciculului | T1/T2/T3/70X140° | ||||||
| Materialul carcasei | ADC12 aluminiu turnat sub presiune | ||||||
| Material lentile | Lentila optic PC | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| Protecție la supratensiune | 10KV/20KV (Opțional) | ||||||
| Durata de viață | 50000 ore | ||||||
| Difuzor | sticlă călită de 5 mm | ||||||
| Diametrul stâlpului | 50MM/60MM/76MM optional | ||||||
| Instalare | Instalare verticală/Instalare orizontală | ||||||
| Instalare Depth | >120 mm | ||||||
| garanție | 5 ani | ||||||

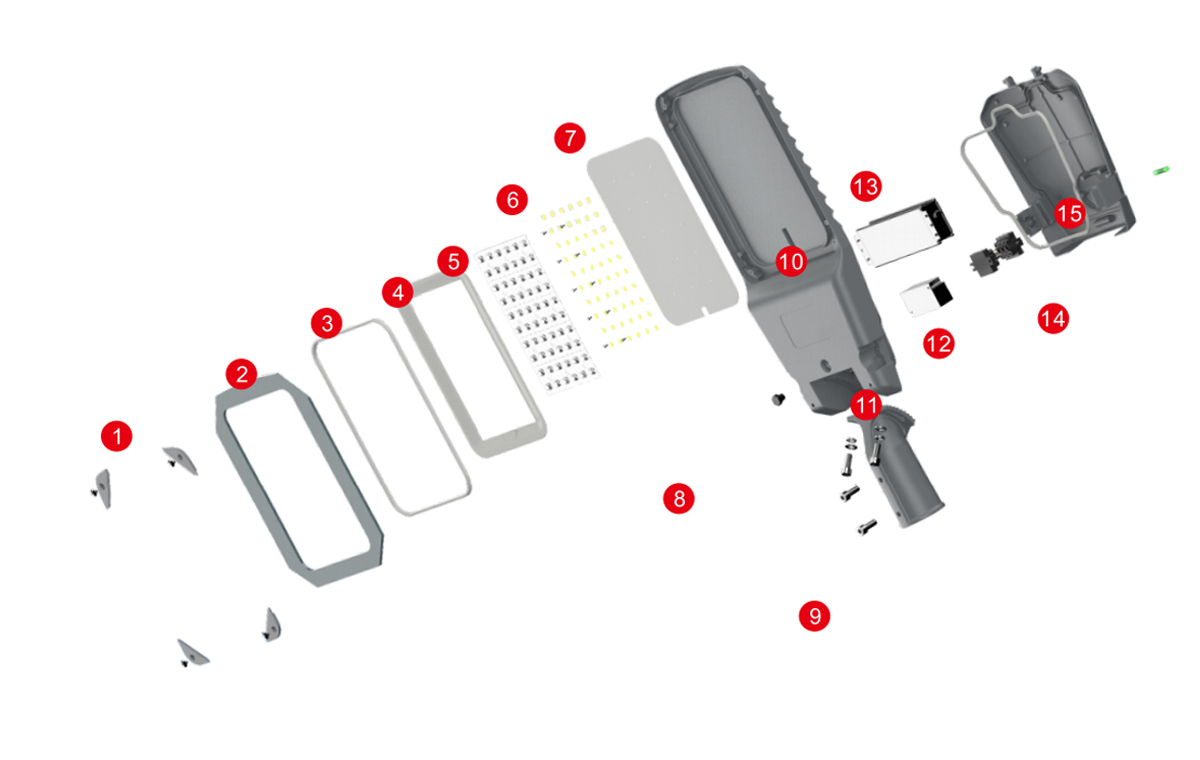

| Sticlă călită de 1,5 mm | 6. PCB din aluminiu de înaltă eficiență | 11. Protector de supratensiune (10KV/20KV opțional) |
| 2. Inel siliconic impermeabil | 7. ADC12 corp din aluminiu turnat sub presiune | 12. Separator de alimentare |
| 3. Reflector Nano-pc | 8. Supapa de respirație | 13. Inel din silicon impermeabil |
| 4. Lentila PC optic TIR | 9. Chip reglabil ±15° | 14. Capac de alimentare ADC12 din aluminiu turnat sub presiune |
| 5. Cip LED cu lemen ridicat | 10. Alimentare LED | 15. Nivelă tubulară cu bulă |

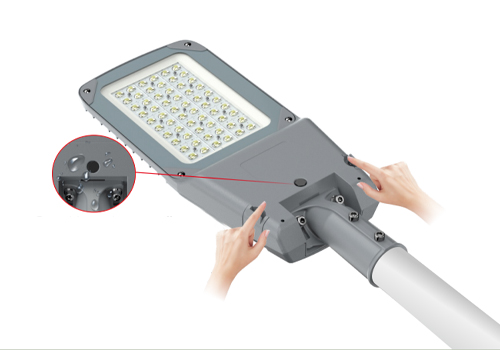

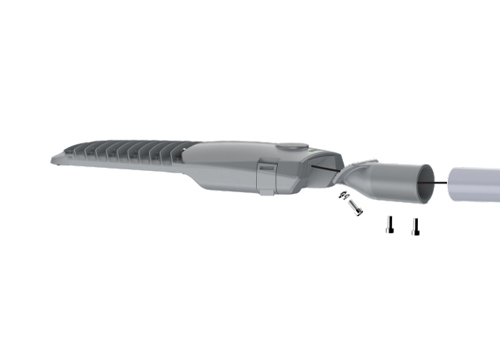

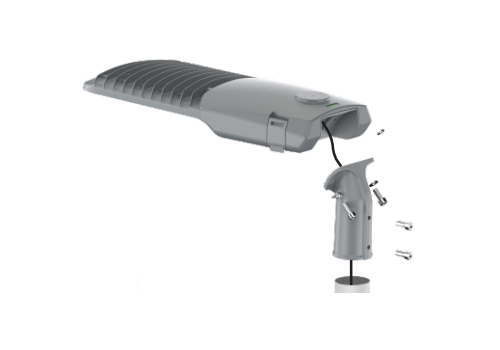

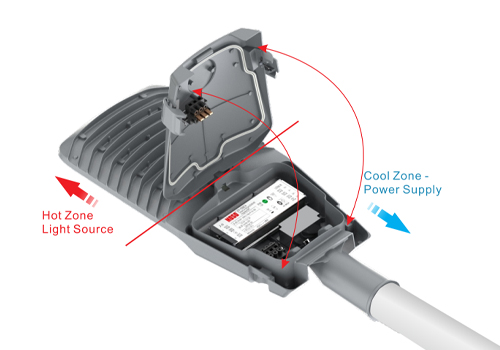

DESIGN FĂRĂ SCULE
| · Design separat pentru compartimentul termic și electric. · Echipat cu deconectator de alimentare, se va opri automat când capacul este deschis. · Fotocelulă/Capac de scurtcircuit/Senzor inteligent opțional la cerere. |
| Supapa de respirație poate reduce eficient condensul și contaminarea, oferă echilibrare și eliberare rapidă a presiunii. | |

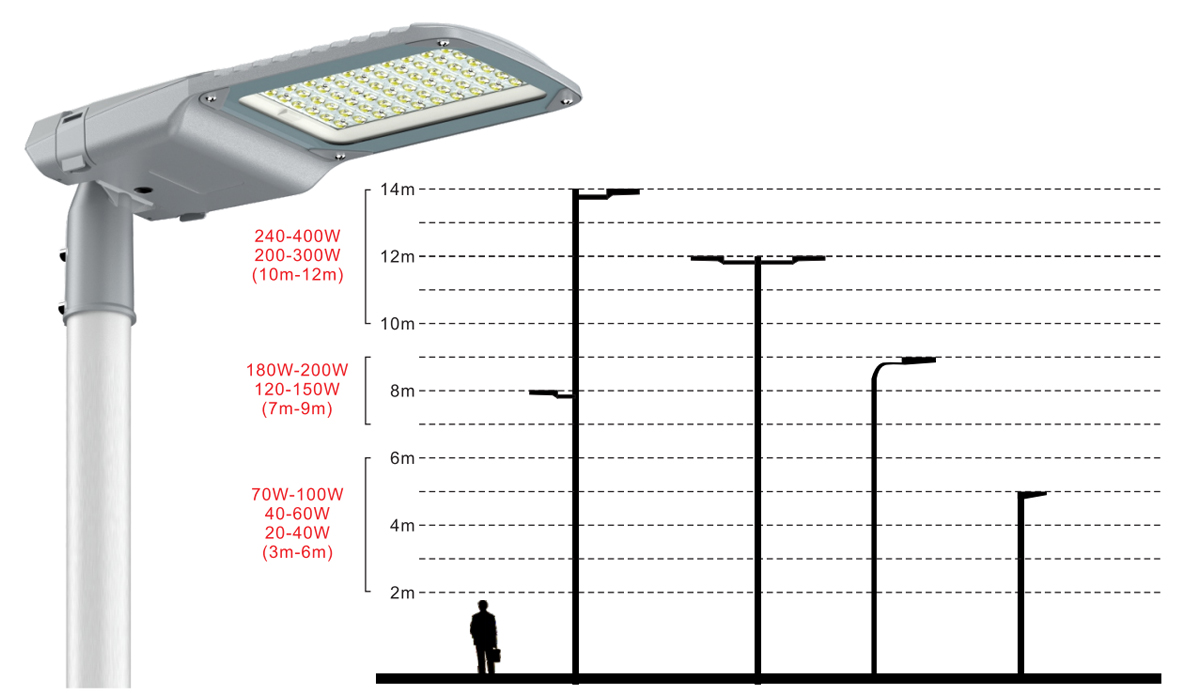

APLICAȚII
Potrivit pentru scenarii de iluminare rutieră în aer liber, cum ar fi drumul orașului, autostrada, drumul rezidențial etc.

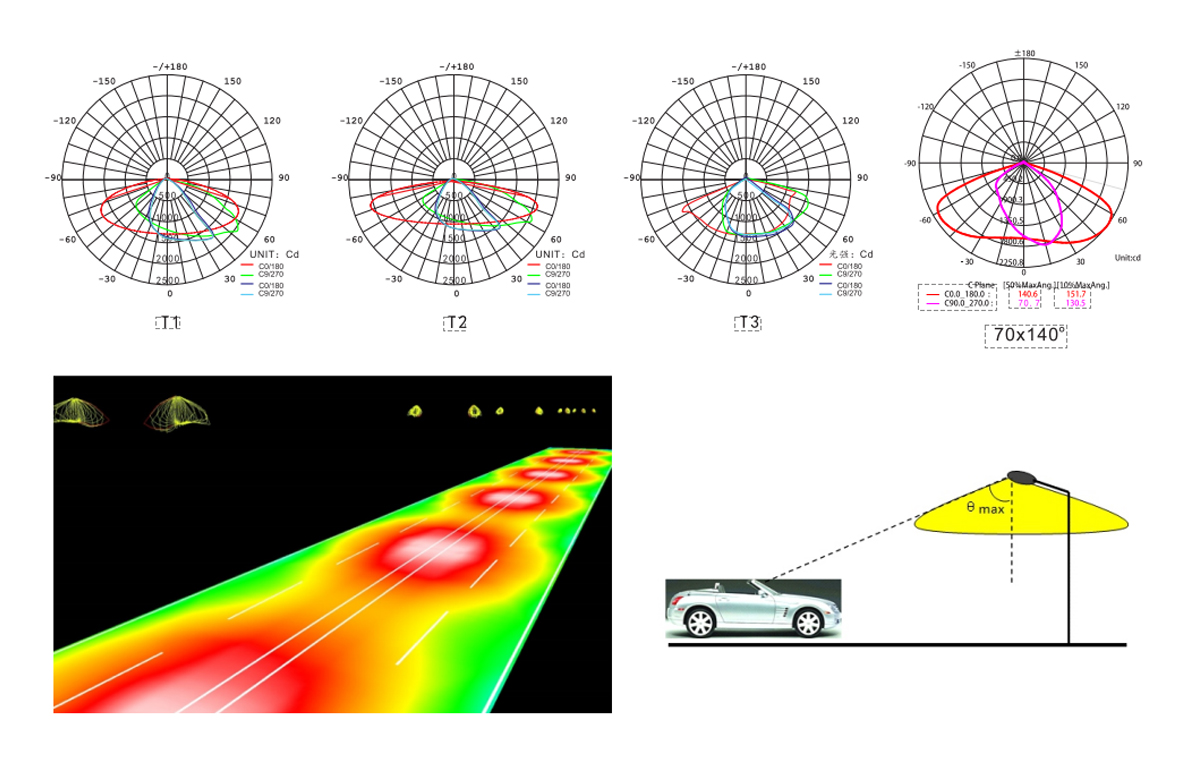

OPTICA
· Suport tehnic: Spuneți-ne lungimea spațiului, lățimea, înălțimea și aplicația de utilizare.
·Avem o echipă de ingineri care să facă simulările DlALUX și să calculeze cantitățile de corpuri de iluminat pentru proiectul dumneavoastră.
·Fișierele IES sunt disponibile la cerere.

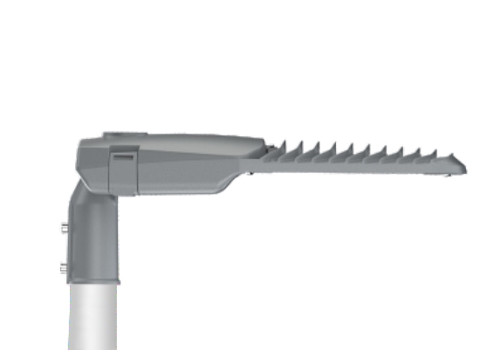

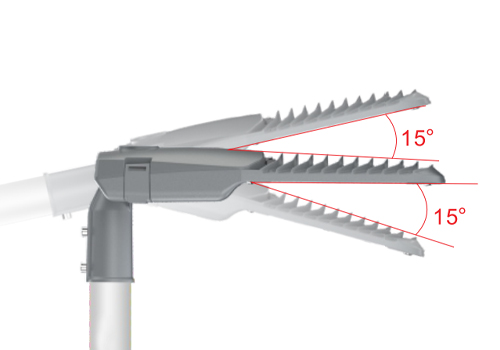

unghi reglabil
Orizontală | Pe verticală | |
INSTALARE

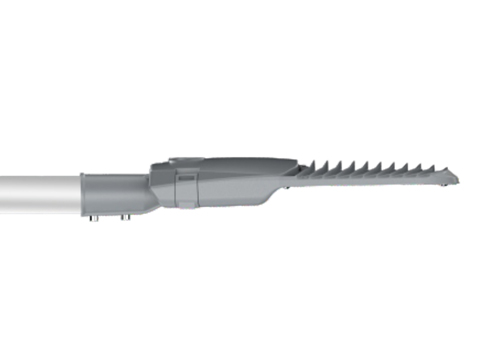

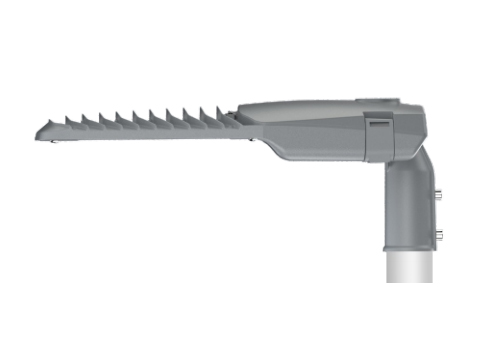

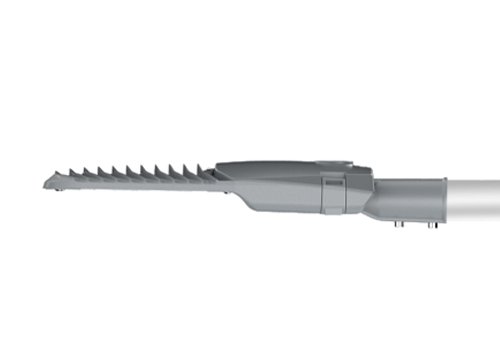

Orizontală installation | Pe verticală installation |
Terminat-Instalare orizontala | Terminat - Instalare verticală |

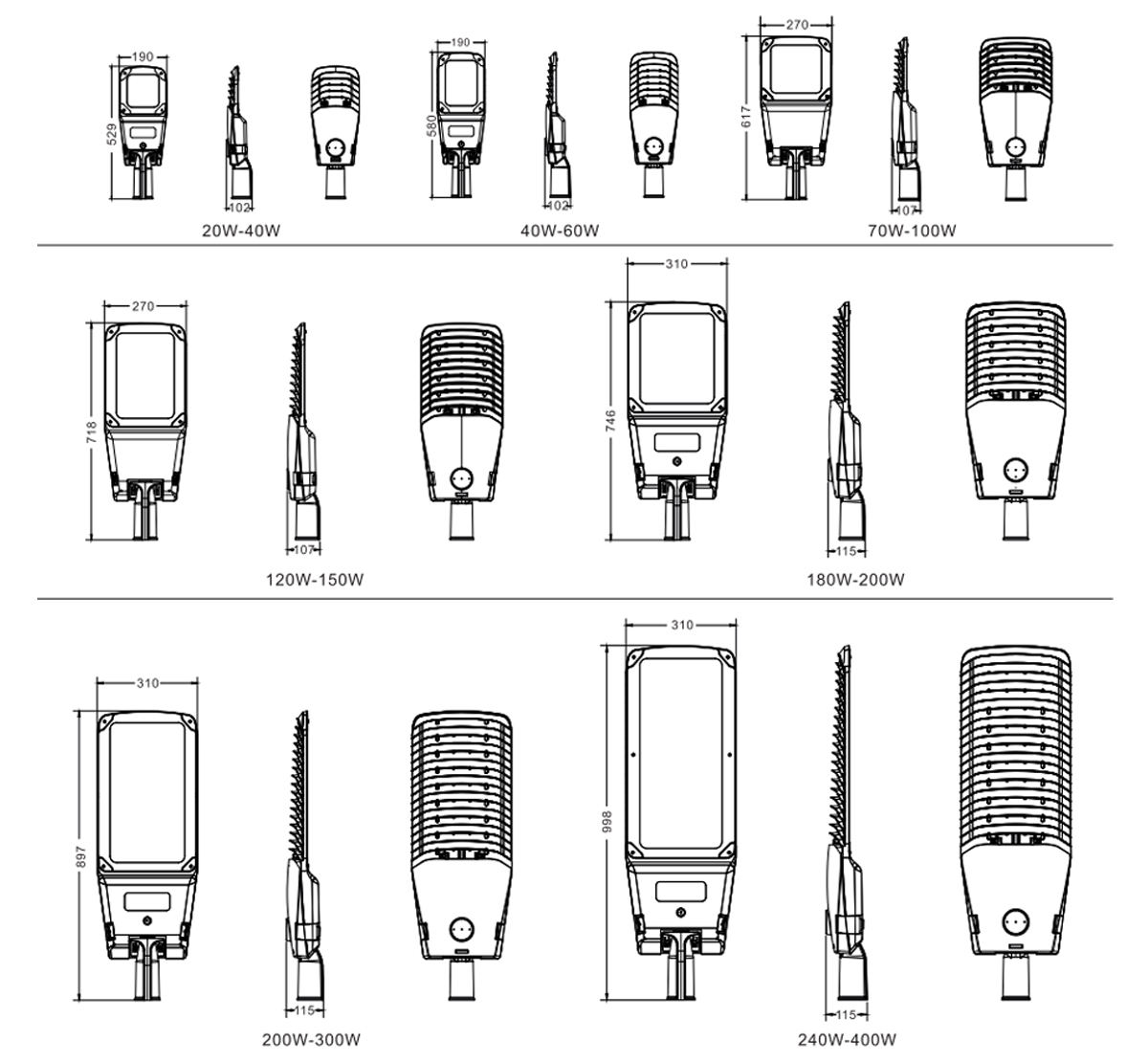

DESEN DIMENSIUNI GENERALE
Unitate: MM
PARAMETRI DE AMBALARE
| Model | SAVANNA-M2*2 | SAVANNA-M2*3 | SAVANNA-M3*3 | SAVANNA-M3*5 | SAVANNA-M4*5 | SAVANNA-M4*8 | SAVANNA-M4*10 |
| Putere | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| CANTITATE | 1BUC | 1BUC | 1BUC | 1BUC | 1BUC | 1BUC | 1BUC |
| Dimensiune cutie (MM) | 540*200*140 | 590*200*140 | 630*280*140 | 730*280*140 | 760*315*140 | 910*315*140 | 1010*315*140 |
| N.W (KG) | 3 | 3.3 | 4.6 | 5.4 | 6.3 | 7.7 | 8.7 |
| G.W (KG) | 3.3 | 3.6 | 5 | 5.9 | 6.9 | 8.4 | 9.5 |
| 20GP | 1852 buc | 1695 buc | 1134BUC | 978 buc | 835 buc | 698 buc | 629 buc |
| 40GP | 3836 buc | 3511BUC | 2349 buc | 2027BUC | 1731BUC | 1445BUC | 1302BUC |
| 40HQ | 4497BUC | 4116BUC | 2753 buc | 2376 buc | 2029 buc | 1694 buc | 1527 buc |
INSTALARE SUGGESTIONS
ATENȚIE:
1. Instalarea trebuie făcută de electricieni profesioniști.
2. Nu demontați produsul. Poate fi periculos.
3. Nu vă uitați direct la corpul de iluminat când este pornit, pentru a evita rănirea ochilor.
4. Cablul trebuie să fie impermeabil atunci când este conectat la electric pentru utilizare în aer liber.
